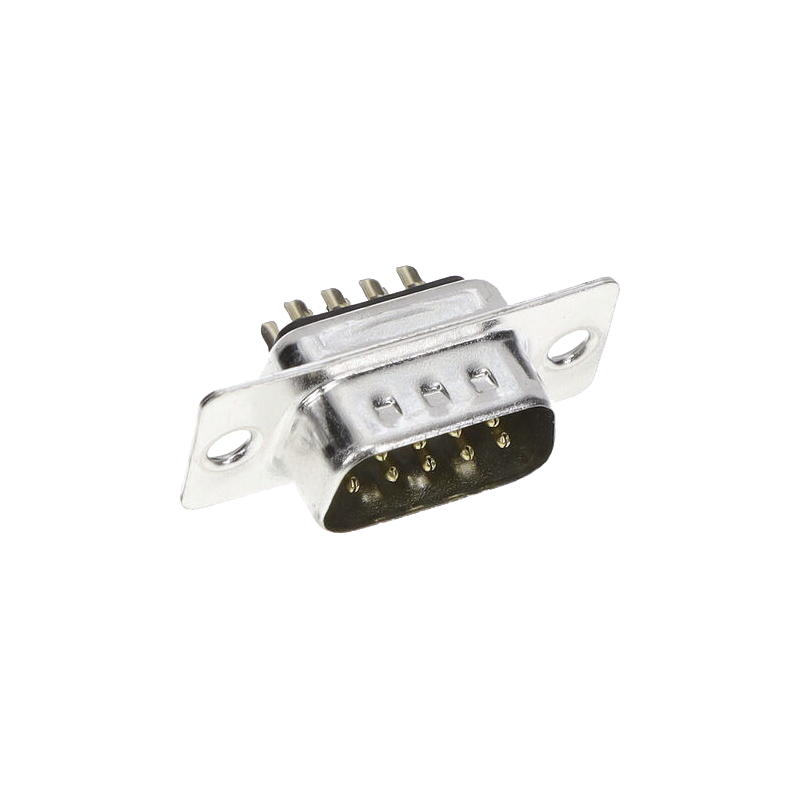

D-Subminiature Solder Cup Connectors – D Series | ||||
---|---|---|---|---|
SPECIFICATIONS: | ||||
Shell: | steel | |||
Finish: | reference drawing | |||
Insulator: | thermoplastic UL94V-0 | |||
Machined Pin: | copper alloy | |||
Stamped Pin: | copper alloy | |||
Contact Engagement Force: | max. 12 oz. [3.40N] | |||
Contact Separation Force: | max 0.75 oz. [0.20N] | |||
Current Rating: | 3 amps | |||
Voltage Rating : | 250 vac | |||
Dielectric Withstanding Voltage: | 1000 vac @ 1 min. | |||
Insulation Resistance: | 3000 meg ohm @ 500 vdc | |||
Contact Resistance: | <15 milli ohms (mated) | |||
Temperature Range: | -55° TO +105° C | |||
Available Sizes:: | 9, 15, 25, 37 & 50 position | |||
DRAWINGS
Download Connector Drawing Here
Download Pin Identification Drawing Here
